光照度检测器(智慧农业)

1.概述

光照度变送器采用对弱光也有较高灵敏度的硅兰光伏探测器作为传感器；具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点，适用于各种场所,尤其适用于农业大棚、城市照明等场所。根据不同的测量场所，配合不同的量程，线性度好、防水性能好、可靠性高、结构美观、安装使用方便、抗干扰能力强。

2.系列用途
照度变送器采用对弱光也有较高灵敏度的硅兰光伏探测器作为传感器；具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点，适用于各种场所, 尤其适用于农业大棚、城市照明、路灯控制等场所。

3.产品特点

测量范围宽；线性度好；多种输出形式；传输距离远。

4.技术参数

供电电压：    24V DC（其他供电需定制）

防水类型：    防水/不防水

测量范围:室外常用：0-15万LUX或者0-16万LUX

室内常用：0-1000LUX或者0-2000LUX

         最大值：0-20万LUX

输出方式: 模拟量输出： 电流 4－20MA

电压0-5V输出

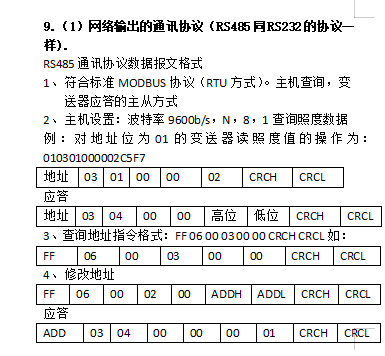

          网络输出：RS485输出

          继电器输出：（加控制器）

          无线输出:（说明详解副本）

zigbee无线（空旷距离500米）

          RF无线输出：（空旷距离5000米）

          GPRS无线输出：（走流量）无距离限制

最大允许误差：   ±7%F·S

操作环境温湿度： 0℃～70℃、0%RH～70%RH(不带液晶)

感光体：带滤光片的硅蓝光伏探测器

重复测试：±5%

温度特性:±0.5%/℃

波长测量范围：   380nm～730nm

精度: ±2%  ±3%  ±5%  ±7%

大气压力：       80kPa～110kPa

产品重量：       约 170g

5.接线说明.

电流接线说明:

红线：供电正   黑线：供电负    蓝线：信号输出

电压接线说明:

红线：供电正   黑线：供电负    蓝线：信号输出

RS485输出:

红线:   供电正               黑线:   GND

蓝线:   RS485+              绿线:   RS485-

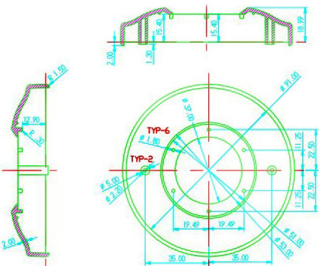

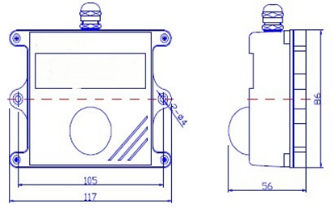

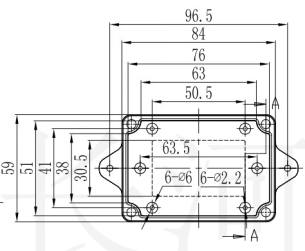

6. 安装方式(壁挂安装的有两种外观)

  1. (1)壁挂螺钉固定

将光照度传感器在安装表面放置好，感光部位向着受光方向，螺钉直接攻入安装板。

(2) 壁挂螺钉固定

将光照度传感器在安装表面放置好，感光部位向着受光方向，螺钉直接攻入安装板。
