光导光纤采光系统
型号：GDGX-C1
简介：
光导光纤采光系统是室外的太阳光经过汇聚透镜聚焦后进入光纤，通过光纤把太阳光从室外传输到室内，后经设置于室内的光纤末端尾灯散射后用于照明，这种照明方式给室内带来太阳光的效果；同时智能跟踪器（Itracker）控制汇聚透镜跟随太阳光转动。
光导光纤采光系统主要由聚光装置（主机），光缆和光纤尾灯三部分组成。
- 功能及优势
- 技术参数
- 相关图表
- 注意事项
光导光纤采光系统：

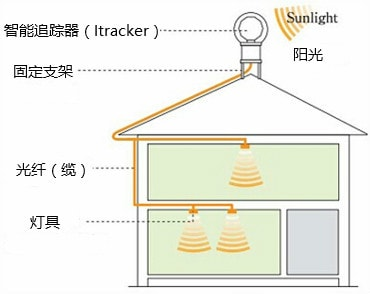

光纤采光照明安装及效果示意图

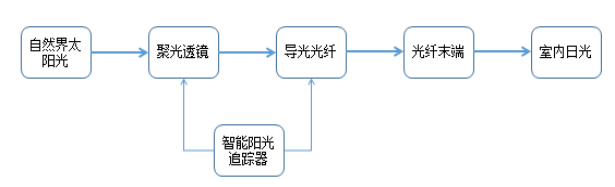

光导光纤采光系统是室外的太阳光经过汇聚透镜聚焦后进入光纤，通过光纤把太阳光从室外传输到室内，后经设置于室内的光纤末端尾灯散射后用于照明，这种照明方式给室内带来太阳光的效果；同时智能跟踪器（Itracker）控制汇聚透镜跟随太阳光转动。
光导光纤采光照明系统主要由聚光装置（主机）、光缆和光纤尾灯具三部分组成。
光导光纤采光系统主要由聚光装置、光缆和光纤尾灯组成。

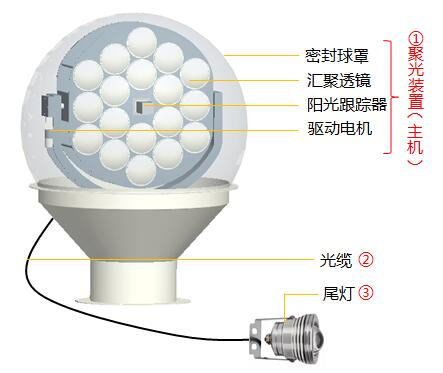

光导光纤采光系统结构图
导光光纤/光缆

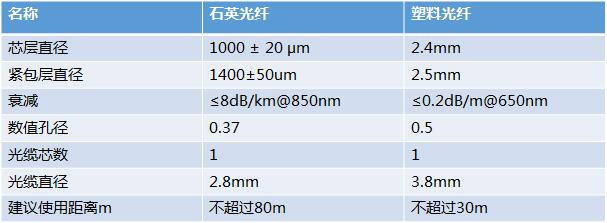

石英光纤和塑料光纤参数

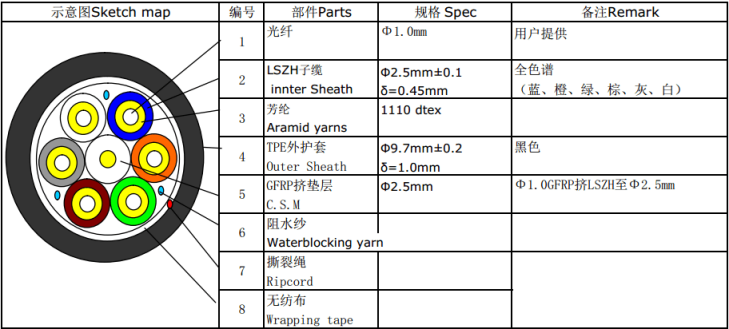

6芯石英光缆结构示意图

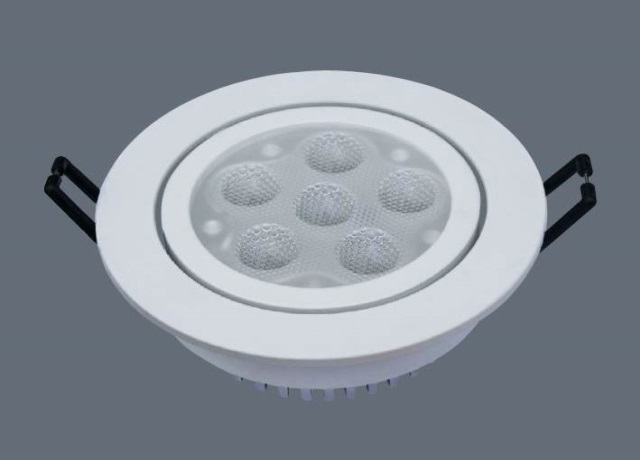

照明灯具
为满足客户的不同需求，我们提供不同尺寸和型号照明尾灯，根据客户实际使用环境，在兼顾装饰性和功能性的需求下精心设计。
灯具有两种类型：
1，不带补光系统的灯具；
2，带LED的补光灯具。
照明智能切换器（可选）
照明智能切换器实现太阳光和电照明之间的自动切换，代替人工的切换。当外界太阳光强度减弱，系统自动切换成电照明；当外界太阳光强度增强，系统又自己切换成太阳光照明，关闭电照明。

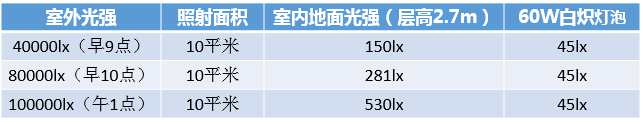

下表是28镜（采光面积0.20平米），配置10m光纤，实测数据
上面测试数据是地面测试数据，光是直向下照射的，越靠上越亮，可以看出效果远比灯光强很多。如果光纤更长，那么光强会有一定损耗，测试数据会有所不同。
